上海德卡实验室关于欧洲通风柜的探讨

    通风柜是实验室中不可缺少的一部分,作为实验室的一种保护性装置,通风柜通过移门的可调节的开度来进行空气诱导风的排放,并在一定程度上提供机械保护,通风柜可以说是提供了受污染气体的可控制的释放。


    通风柜的类型分为两种,一种是定风量类型(cav),所谓的CAV设计的通风柜就是一个在恒定风量情况下运行的通风柜。当移门在一个很低的位置时,通风柜上端的进风口(也称旁通补风)会开始进风以确保流入的风速不会增加到一个不可接受的水平。当移门的位置完全下来的时候,设计提供了足够的气流来在工作台面附近有效地分散和疏散低水平气体和污染物。


    另一种类型是变风量通风柜(vav),此通风柜的设计是用以适应不同品牌的实验室变风量控制系统,VAV控制的供应商部署各种传感器和流量控制装置以确保安全高效运行,最大和最小风量需要在安全和高效的设置基础上仔细考虑、设计和明确化。


    大多数新的实验室设施目前都是采用变风量设计以达到最大效率和最小的运营成本,从初期看投入会增加,但从长期的运行费用来看则是节约了成本。


    VAV变风量通风柜的优势在于当通风柜移门关闭时或通风柜不在使用状态时可以通过减少风量以达到节能的作用,让暖通设计师有能力来多样化的操作应用通风柜,从而减少管道和风机尺寸并相应减少服务和平台上的风机存放空间,伴随着还有在噪音和能耗成本上的降低。


    美国标准ANSI /AIHA Z9.5 - 2012 STANDARD FOR LABORATORY VENTILATION建议对于化学用通风柜的最低风量应该处于150 - 375ACH每小时换气次数的范围(Air Changes per Hour)。显然如果选用150ACH的最小风量设计可以最大限度的降低能耗,但是建议客户进行全面评估他们的流程,以确保选择最合适的最小风量。


    一旦仔细的评估做完以后,该最小风量应该明确指定给暖通空调系统的设计者,因为它会影响设计的多样性操作,同时还应该指定给变风量控制系统供应商,以确保他们的设备能够提供所需的调节。


    总之,如何将通风柜变风量控制调试到设计所要求的最大风量和最小风量是极其重要的,而不仅仅是保持通常所说的0.5m/s的面风速。这是极其重要的通风橱变风量空调控制正确委托最大和最小设计体积流动。


    以下为大家介绍一下欧洲标准的通风柜测试方法

        测试/性能评估

        通风柜的形式测试报告

        (欧洲标准 EN 14175)

        1.面风速测试

          当移门打开时,在这个移门以下的空间平面内做一系列的面风速测试读数。

        2.内平面密闭度测试

          当失踪气体在通风柜内部开始释放期间,在移门打开并在移门以下的这个平面空间内进行空气采样。在形式测试(测试间)的条件下,任何通风柜在任何的面风速下(最低不会低于0.3m/s)泄漏率≤0.005 ppm是可以预期的。

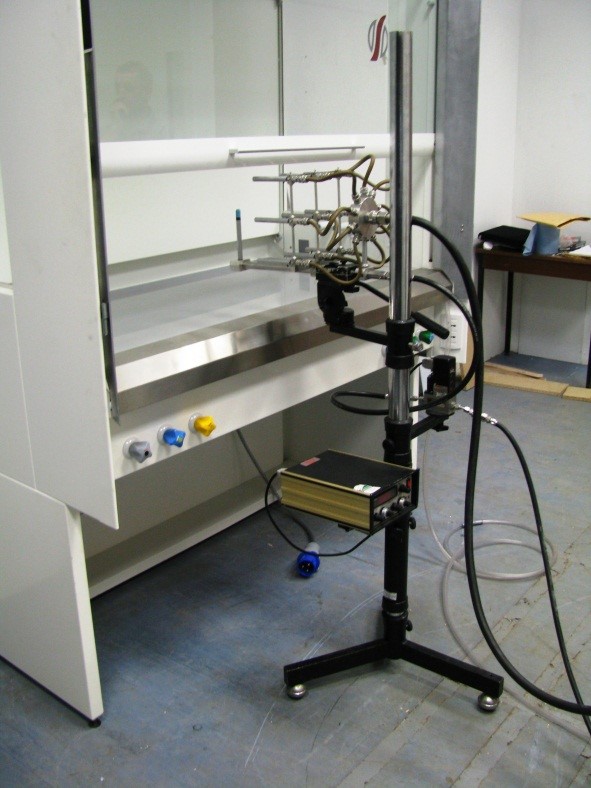

欧标测试

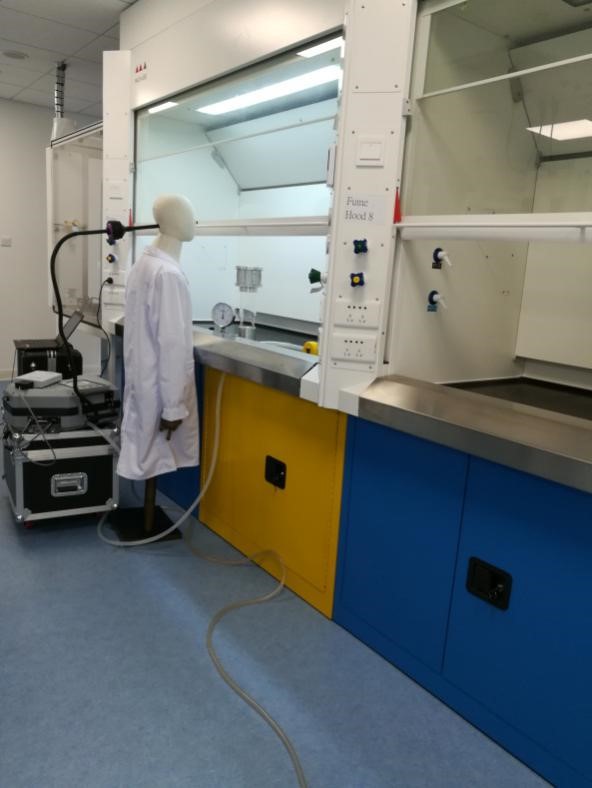

美标测试



        3.外平面密闭度测试

          当失踪气体在通风柜内部开始释放期间,当移门以某特定的速度/次数进行开和关的动作时,在移门前面50mm的外平面上进行空气采样。

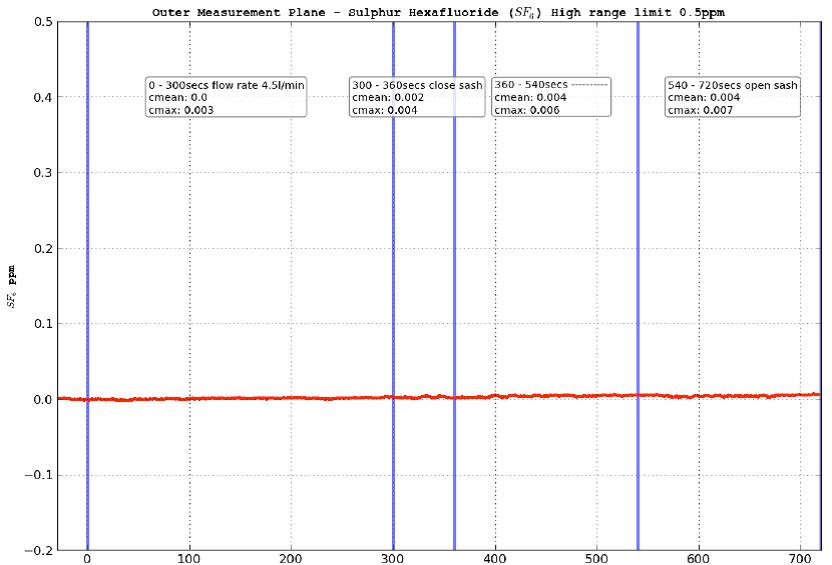

典型的外平面密闭度测试图表


      这个测试将有助于认定当移门打开状态下的这款通风柜的性能,并且也非常有助于去评估变风量控制条件下是否通风柜运行的安全和可靠。良好的性能将会是泄漏率≤0.005 ppm。


        4.稳健性密闭度测试

          空气采样点在移门前面50mm的位置,移门保持正常的操作高度(通常在500mm高)。在通风柜的前面设置一块移动板,以1.0m/s 的速度从一边移动到另一边累计6次,从而记录气体的泄漏浓度以做评估。

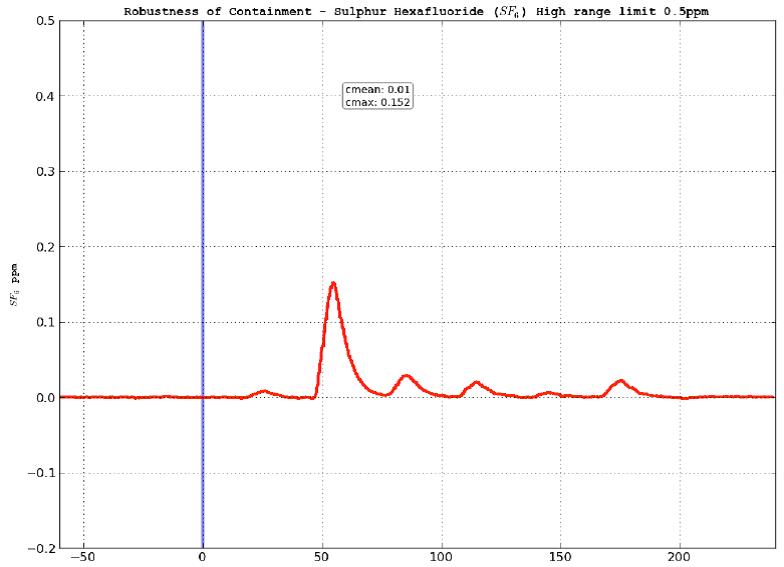

典型的稳健性测试图表


      这个测试将允许设计师和用户来评估当通风柜受到外部影响的条件下是否具有良好的密闭性。在稳健性密闭性能测试中,良好的通风柜性能测试数据如下:

          @ 0.5米/秒的面风速       ≤0.020 ppm(平均)
          @ 0.4米/秒的面速度       ≤0.040 ppm (平均)
          @ 0.3米/秒的面速度       ≤0.060 ppm (平均)


        5.空气交换效率

          关闭移门并让气流稳定在最小风量,在通风柜内释放示踪气体让浓度稳定下来。测量管道内的示踪气体浓度水平。关掉示踪气体,继续跟踪测量和记录示踪气体的浓度。

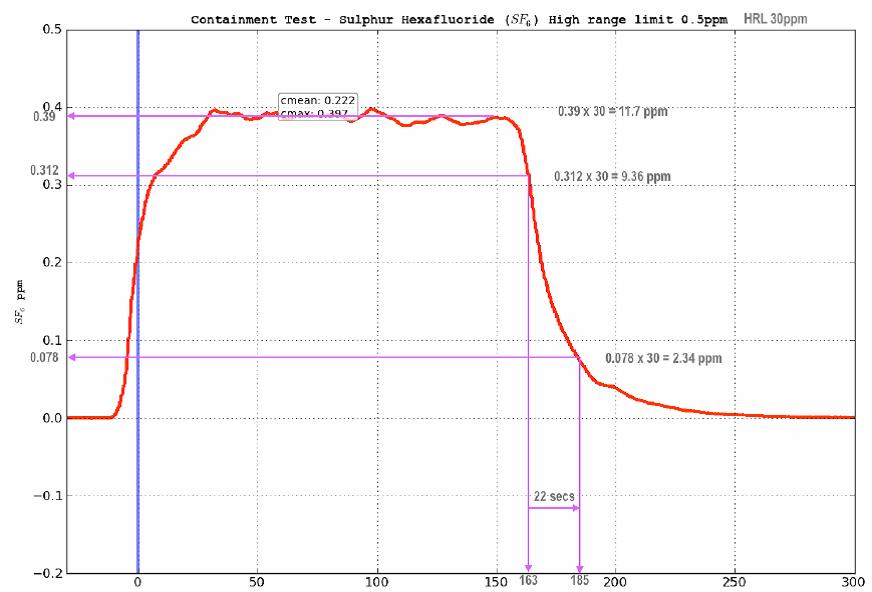

典型的空气交换效率测试图表
