通⻛橱相信⼤家都不陌⽣，那么⼤家知道通⻛橱是如何制作的吗？今天德卡实验室就带您来看看。 注意，本实⽤新型涉及实验通⻛设备领域，具体涉及⼀种通⻛橱。

背景技术： 通⻛柜的功能中最主要的是排⽓功能，在化学实验室中，实验操作时产⽣各种有害⽓体、臭⽓、湿 ⽓以及易燃、易爆、腐蚀性物质，为了保护使⽤者的安全，防⽌实验中的污染物质向实验室扩散， 在污染源附近要使⽤通⻛柜。

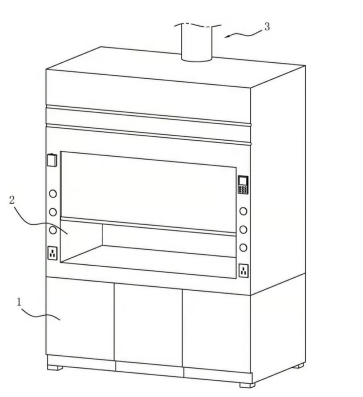

现有的通⻛橱，如图1所示，包括通⻛仓2、设置在通⻛仓2下⽅的柜体1，以及设置在通⻛仓上⽅的 抽⻛装置3。⼯作⼈员在实验操作时会在通⻛仓内2进⾏，从⽽使⼯作中产⽣的有害⽓体被抽⻛装置3 抽出，保障⼯作⼈员⼯作时的安全性。

⼀般通⻛橱的抽⻛装置内还设置有⽤于对有害⽓体进⾏净化 的活性炭，从⽽减少有害⽓体在外部环境中的扩散。 通⻛橱⻓期⼯作后，需要对抽⻛装置内的活性炭进⾏更换，由于活性炭位于通⻛仓的上⽅，不便于 ⼯作⼈员操作，从⽽提⾼了⼯作⼈员维护的难度。

技术实现要素： 本实⽤新型的⽬的是提供⼀种通⻛橱，其优点是提⾼了对活性炭更换的效率。

本实⽤新型的上述技术⽬的是通过以下技术⽅案得以实现的： ⼀种通⻛橱，包括通⻛仓，设置在通⻛仓下⽅的柜体，以及与通⻛仓相互连通的抽⻛装置，所述抽 ⻛装置包括抽⻛管、设置在抽⻛管内的第⼀吸⻛机，以及与抽⻛管相连的净化机构； 净化机构设置在柜体内，所述净化机构包括与通⻛仓内相互连通的第⼀连接管，与通⻛管相互连通 的第⼆连接管，第⼀连接管和第⼆连接管之间设置有可拆卸连接的过滤器，过滤器内放置有活性 炭，过滤器上固接有与第⼀连接管同轴设置的第⼀对接管，过滤器上还固接有与第⼆连接管同轴设置的第⼆对接管，第⼀对接管、第⼆对接管与过滤器内相互连通；第⼀对接管与第⼀连接管外径相 同，第⼆对接管与第⼆连接管外径相同；所述第⼀连接管、第⼆连接管外周⾯开设有外螺纹，所述 第⼀对接管外周⾯螺纹连接有与第⼀连接管相互固定的第⼀螺⺟，所述第⼆对接管外周⾯螺纹连接 有与第⼆连接管相互固定的第⼆螺⺟。

通过上述技术⽅案，当通⻛橱⼯作时，第⼀吸⻛机⼯作，从⽽使通⻛仓内的空⽓通过第⼀连接管进 ⼊到过滤器内，并通过抽⻛管抽出，从⽽使通⻛仓内的空⽓都会经过过滤管的净化作⽤。当⼯作⼈ 员对净化机构进⾏更换时，由于净化机构设置在柜体内，从⽽提⾼了⼯作⼈员操作的便捷性。

⼯作 ⼈员在对过滤器进⾏更换时，可将第⼀螺⺟同时旋拧在第⼀连接管和第⼀对接管上，然后将第⼆螺 ⺟同时旋拧在第⼆连接管和第⼆对接管上，不仅使⽓体得以连通，⽽且也便于拆卸更换。

本实⽤新型进⼀步设置为：所述过滤器包括过滤管、设置在过滤管内两端⼝的挡⽚，挡⽚的外周⾯ 开设有外螺纹，所述过滤管两端⼝内周⾯开设有与挡⽚螺纹配合内螺纹，所述挡⽚上开设有若⼲个 通⽓⼝，所述活性炭设置在两个挡⽚之间，所述第⼀对接管和第⼆对接管分别设置在过滤管的两 端。 通过上述技术⽅案，过滤管的设置便于⼯作⼈员将活性炭放⼊其中，⽽挡⽚的设置对活性炭起到了 限位阻挡的作⽤，⽽通⽓⼝的开设，便于⽓体进⼊到过滤管内并与活性炭接触，⽽挡⽚与过滤管可 拆卸连接，也便于对活性炭进⾏更换。

本实⽤新型进⼀步设置为：所述过滤管呈螺旋状。 通过上述技术⽅案，将过滤管设置为螺旋状，从⽽在有限的空间内增加了过滤管内部的空间，从⽽ 提⾼了活性炭的放置容量，提⾼了有害⽓体的吸附效率。 本实⽤新型进⼀步设置为：所述挡⽚朝向活性炭的⼀侧设置有过滤棉。 通过上述技术⽅案，过滤棉的设置不仅对挡⽚的通⽓孔起到了封挡的作⽤，从⽽使得较⼩的活性炭 不易通过挡⽚的通⽓孔，⽽且过滤棉还能够对空⽓中的杂质颗粒具有⼀定的吸附作⽤，提⾼了净化 效果。 本实⽤新型进⼀步设置为：所述过滤管为透明材质的管体。

通过上述技术⽅案，将过滤管设置为透明材质，从⽽便于观察过滤管内活性炭的过滤吸附情况，从 ⽽更好掌握对活性炭的更换时间。 本实⽤新型进⼀步设置为：所述通⻛仓内设置有隔板，从⽽使通⻛仓顶部和背部形成第⼀空腔，所 述隔板上开设有若⼲个与第⼀空腔相互连通的抽⻛孔，所述第⼀连接管与第⼀空腔相互连通。 通过上述技术⽅案，隔板分布在通⻛仓的顶部和背部，当第⼀吸⻛机⼯作时，通⻛仓内的空⽓会通 过隔板上的抽⻛孔进⼊到第⼀连接管内，从⽽增加了通⻛仓的抽⻛点，提⾼了抽⻛效率。

本实⽤新型进⼀步设置为：所述通⻛仓⼀侧设置有第⼆空腔，所述抽⻛管的⼀端连接在通⻛仓的顶 部，并与第⼆空腔相互连通；所述第⼆连接管与第⼆空腔相互连通。 通过上述技术⽅案，第⼆空腔的设置，减少了抽⻛管空间占⽤，节省了通⻛橱整体的空间占⽤。 综上所述，本实⽤新型具有以下有益效果：⼀、便于对过滤器进⾏更换。

⼯作⼈员在对过滤器进⾏更换时，可将第⼀螺⺟同时旋拧在第⼀连接 管和第⼀对接管上，然后将第⼆螺⺟同时旋拧在第⼆连接管和第⼆对接管上，不仅使⽓体得以连 通，⽽且也便于拆卸更换； ⼆、提⾼了过滤效果。将过滤管设置为螺旋状，从⽽在有限的空间内增加了过滤管内部的空间，从 ⽽提⾼了活性炭的放置容量，提⾼了有害⽓体的吸附效率。

以上就是通⻛橱制作上的⼀些过程了，⼗分的复杂并且还要⼗分的精细，如果要进⾏定制或有特殊 需求的话对制作⼯艺就会要求更多，德卡实验室在通⻛橱和通⻛柜等实验室家具⽅⾯有着17年的成 功经验，并且作为国外⼀流⽼牌实验室家具的代理商，德卡实验室更能保证每台通⻛橱的质量，我 们为提供完美产品和服务⽽不断努⼒。
