四张动图告诉你“世越”号打捞过程

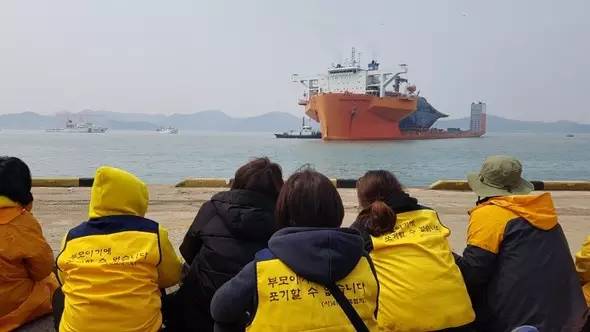

此次“世越”号归来受到外界高度关注,当日在港口聚集了前来报道的大批媒体记者。但海洋水产部为保护船体抵达环境,对当天靠近船体的近距离拍摄和采访进行了严格控制。大部分记者都只能透过外围的铁丝网远距离看到停靠在岸的“世越”号。

“它终于回来了,回来了!”在记者身旁,一位上了年纪的长者一边在铁丝网上系上象征悼念遇难者的黄丝带,一边连声感慨。这位老人是生活在木浦市的居民,得知“世越”号今天即将靠岸的消息后,就一早来到港口等待。“我们希望早日有失踪孩子的消息。”

记者发现,在外围的铁丝网上挂满了写有“平安”等字样祈福的黄丝带。大部分到现场悼念的民众为表尊重,都普遍身着黑色或暗色服装,他们中有学生团体,有教师团体,更有从全国各地自发来悼念的普通市民。


据“世越号”打捞项目经理蒋岩介绍,滚卸上岸作业是“世越号”打捞工程的最后一个作业阶段。“世越号”船体采用自行式模块载重车的方式转运上岸,由8列最大能够移动搬运2.16万吨的载重车,滑行至“世越号”船体底部预设轨道内,再通过载重车上的液压千斤顶将钢梁和船体托起后,滚卸至码头上。

当日9时,滚卸上岸作业正式展开。11时许,“世越号”被抬运至半潜船船艉,随后,上岸作业暂停等待港内适合潮位。13时,木浦港潮位达到作业要求,首排载重轮胎越过半潜船甲板,驶上木浦港码头。至17时35分,8列载重车的2400只轮胎全部离开半潜船,“世越号”成功上岸,总耗时8个半小时。

据项目总工程师陈世海介绍,“世越号”作业过程中,中韩双方共同努力,上海打捞局作业人员先后完成沉船的油污和淤泥现场清理、排泥排水减重、拆解绑扎,以及滚卸设备的调试安装等作业内容,累计清除污泥水700多立方米。在清淤过程中,尽管清除了大量淤泥、污水,但“世越号”重量依然达到约1.6万吨,其中尚存近6000吨淤泥难以彻底清除减重,为此,作业现场自行模块运输车数量从原有的6列增加至8列。






打捞四阶段



第一阶段 打捞船舶

抵达沉船现场后先进行现场预调查,然后进行残油的回收。随后封堵所有舱室,同时,“世越号”上下游越500米的位置布置两条长约400m的渔网,防止船体掉落物体的遗失。


第二阶段

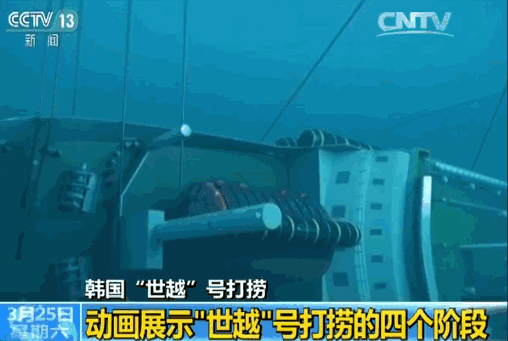

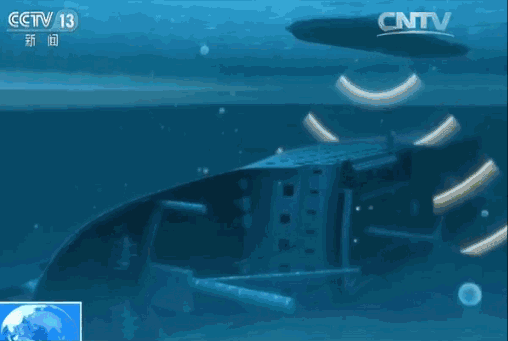

吊船艏和钢梁穿引则是整个打捞工程的关键作业环节。通过对舱室充气和安装气囊来增加沉船的内浮力,减小水下起吊的重量。浮吊船对沉船船艏抬吊,使船艏离底并向上抬高,之后在船身下插入预先放置在海底的托底钢梁,将整个船体托住。


第三阶段

受到现场海况的影响,第三阶段整体起浮方案由原先的单艘浮吊船整体起吊,改为两艘驳船抬吊方式进行整体打捞。整体抬吊首先将沉船抬出水面13米,期间两艘抬浮驳上的66组钢绞线提升器同步对66道吊索进行收紧提升,直至将沉船抬吊出水至设计位置。


第三阶段沉船出水后,随后对沉船的进行带缆系固,再由拖轮配合抬浮驳将沉船绑拖至半潜驳上。抬浮驳撤场后,由半潜驳将沉船整体起浮出水,拖至木浦新港滚卸上岸。整个世越号号沉船打捞完成。
